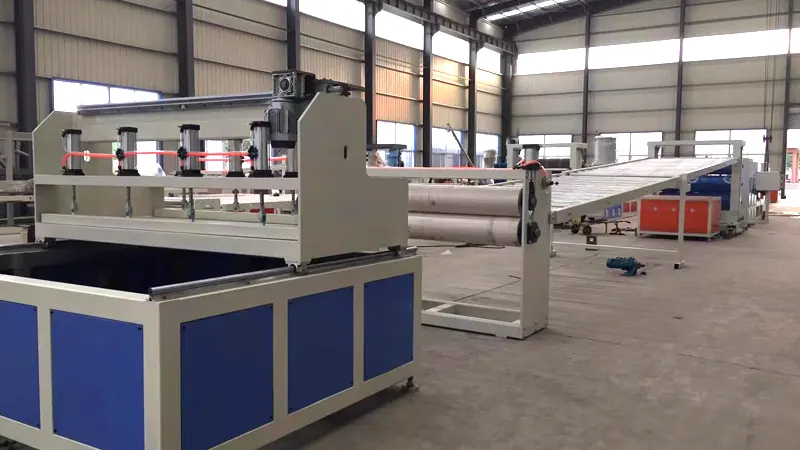

Які продукти можна виготовити на машині для розкладання пластикових листів PLA?

Характеристики матеріалів і сумісність обладнання

Перш ніж вивчати конкретні категорії продуктів, важливо зрозуміти межі обробки PLA. PLA є термочутливим кристалічним полімером з температурою склування (Tg) приблизно 55-60°C і температурою плавлення (Tm) в діапазоні 150-180°C. PLA смоли, що використовуються для екструзії листів, як правило, є напівкристалічними або аморфними сортами, що вимагають низькотемпературних шнекових конструкцій для пластифікації та примусового повітряного або водяного охолодження охолоджувальних валків для придушення зародження кристалів і утворення гелю. Стандартні конфігурації обладнанняМашина для розкладання пластикових листів PLAмає включати системи вакуумної осушуючої сушіння, здатні досягати точок роси нижче -40°C, оскільки залишкова вологість вище 500 ppm спричинить гідролітичний розрив ланцюга та призведе до значного падіння характеристичної в’язкості (IV), що погіршить механічні властивості.

1. Прозорі пакувальні контейнери високої жорсткості (заміна ПЕТ/ПВХ)

• Типова продукція: складні картонні коробки (наприклад, коробки від сорочок), контейнери для фруктів і ягід, флористичні накладки, антистатичні лотки для електронних компонентів.

• Технічні особливості: використовуються аморфні види PLA, які швидко загартовуються на холодних валках (температура валків контролюється на рівні 20-30°C), щоб зберегти полімерні ланцюги в невпорядкованому некристалічному стані, що забезпечує високу оптичну прозорість зі значеннями помутніння нижче 5%. Товщина листа для цих застосувань зазвичай становить від 0,2 мм до 0,8 мм.

• Вимоги до обладнання: машина для розкладання пластикових листів PLA повинна бути оснащена дзеркально відполірованими охолоджуючими роликами та закритими повітряними ножами, щоб запобігти окислювальному пожовтінню та плямам на поверхні.

2. Термостійкі предмети громадського харчування (заміна PP/PS)

• Типова продукція: кришки для гарячих напоїв, підноси для їжі в мікрохвильовій печі, розкладачки для швидкого харчування та термостійкі супові миски.

• Технічні особливості: немодифікований PLA демонструє низьку термостійкість із точкою розм’якшення Віка близько 55°C, що недостатньо для сценаріїв гарячого заповнення або повторного нагріву. Щоб підвищити робочу температуру вище 100°C, смола вимагає суміші з добавками, що утворюють стереокомплекси (такими як PDLA), або орієнтації після екструзії та термічної кристалізації. Такі склади вимагають геометрії змішувального шнека з високим зсувом, щоб забезпечити рівномірну дисперсію зародків-утворювачів (як правило, тальку або сполук на основі амідів), які прискорюють кінетику кристалізації.

• Вимоги до обладнання: машина для розкладання пластикових листів PLA повинна включати багатопортові бічні живильники для точного введення цих добавок безпосередньо в потік розплаву.

3. Спінений амортизуючий лист (заміна EPS/EPE)

• Типова продукція: захисні вставки для побутової електроніки, перегородки для товарів у пляшках, ізольовані транспортні контейнери для логістики холодного ланцюга та одноразова амортизуюча упаковка.

• Технічні особливості: виробничий процес включає введення фізичних піноутворювачів (таких як вуглекислий газ або бутан) у розплав або з’єднання хімічних піноутворювачів (похідних азодикарбонаміду), які розкладаються під контрольованою температурою та тиском. Під час екструзії через спеціальну кромку матриці раптовий перепад тиску ініціює зародження та зростання бульбашок, утворюючи лист пінопласту з щільністю від 0,05 г/см³ до 0,8 г/см³.

• Вимоги до обладнання: машина для розкладання пластикових листів PLA повинна мати спеціальні статичні змішувачі та охолоджувачі розплаву для підтримки тиску розчинення вище 15 МПа всередині стовбура, а також спеціально профільовані кромки матриці, розроблені для запобігання передчасному руйнуванню клітин під час розширення.

4. Стерилізована медична упаковка (заміна ПВХ)

• Типова продукція: стерильні процедурні лотки для хірургічних інструментів, блістери внутрішньої упаковки для оглядових рукавичок і базове полотно для фармацевтичних однодозових блістерних упаковок.

• Технічні особливості: потрібні високочисті класи PLA з низькою екстракцією, здатні витримувати гамма-випромінювання або цикли стерилізації оксидом етилену (EtO) без деградації. Процес екструзії повинен включати системи фільтрації розплаву з абсолютною точністю фільтрації 50 мкм або дрібніше, щоб усунути гелі, карбонізовані частинки та «риб’ячі очі», які можуть поставити під загрозу оптичну прозорість і цілісність бар’єру.

• Вимоги до обладнання: циліндр і шнек машини для розкладання пластикових листів PLA потребують футеровки з нержавіючої сталі або стійкої до корозії, а вся виробнича лінія має відповідати стандартам чистих приміщень (зазвичай клас 8 ISO / клас 100 000 або вище), щоб відповідати нормативним вимогам для виробництва медичних пристроїв.

5. Промисловий і сільськогосподарський функціональний аркуш (без упаковки)

• Типова продукція: повністю біорозкладна сільськогосподарська плівка для мульчування (більшої товщини), горщики для розсади, термотрансферні плівки для субстрату та знімні затінювальні панелі для теплиць.

• Технічні особливості: для цих застосувань часто потрібні модифікації для посилення, що досягається шляхом спільної екструзії PLA з PBAT (полібутиленадипат-ко-терефталат) у шаруватій структурі A/B/A, де внутрішній B-шар забезпечує підвищений опір розриву та гнучкість. Товщина листа коливається в широких межах від 0,5 мм до 3 мм.

• Вимоги до обладнання: вМашина для розкладання пластикових листів PLAповинні бути налаштовані з коекструзійними живильними блоками або матрицями з кількома колекторами (розподільники типу ABA), а також з онлайновими системами вимірювання товщини (на базі бета-випромінювання або інфрачервоного випромінювання), які забезпечують зворотний зв’язок у реальному часі для автоматичного налаштування профілю кромки матриці.

Керівництво з вибору обладнання (за типом продукту та пропускною спроможністю)

Поширені дефекти продукту та технологічні контрзаходи (практичний посібник)

Сучасні тенденції розвитку екструзії листів PLA вказують на високонаповнені склади, що містять 30% або більше карбонату кальцію або деревного борошна, щоб зменшити витрати на сировину, зберігаючи прийнятні механічні характеристики. Повністю біологічно розкладані багатокомпонентні суміші (PLA + PBS + PCL) набувають популярності для застосувань, які потребують індивідуальних профілів розкладання. Виробники обладнання дедалі частіше інтегрують системи машинного бачення, керовані штучним інтелектом, безпосередньо в екструзійну лінію машини для розкладання пластикових листів PLA, що дозволяє в режимі реального часу виявляти чорні плями, бульбашки та подряпини на поверхні. Цей прогрес продемонстрував відчутні покращення якості, підвищивши коефіцієнти виходу з першого проходу приблизно з 92% до понад 98% у комерційних умовах виробництва, одночасно зменшивши ручну перевірку праці та переробку брухту.
