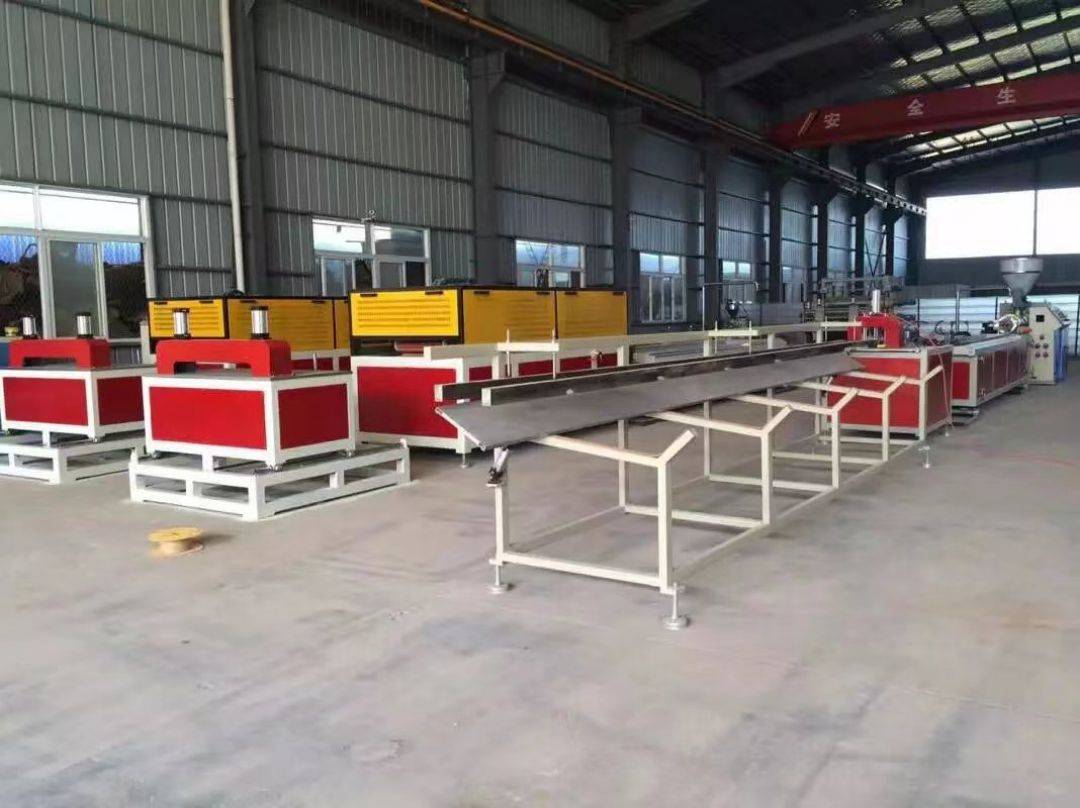

Лінія виробництва стінових панелей ПВХ

Лінія виробництва стінових ПВХ панелей складається з:

① Конусна подвійна головна машина

② Екструдер клею

③ Стіл для вакуумного формування

④ Тягова машина

⑤ Машина для різання

⑥ Стелаж для прийому матеріалів

Виробнича лінія стінових панелей з ПВХ має інтелектуальне керування, високий ступінь автоматизації, стабільну роботу, легке керування та високу ефективність виробництва. Крім того, наша компанія завжди дотримувалася підходу, орієнтованого на клієнта, і завжди впроваджувала рішення «під ключ», надаючи клієнтам установку, введення в експлуатацію, виробництво та навчання від дверей до дверей, а формула сировини гарантує, що клієнти можуть виробляти самостійно та стабільно.

Лінія виробництва стінових панелей з ПВХ в основному складається з конічного двошнекового екструдера, вакуумного формувального столу, трактора, різальної машини та стійки для прийому матеріалу.

Виробнича лінія стінових панелей з ПВХ використовує інтелектуальне керування з високим ступенем автоматизації, стабільним обладнанням, простотою експлуатації та високою ефективністю виробництва. Замінюючи прес-форми різних характеристик, можна виготовляти деревно-пластикові декоративні стінові панелі різних характеристик, розмірів, форм і товщини.

«Стінова панель ПВХ», також відома як «інтегрована стіна», виготовлена ​​з бамбукового волокна як матеріалу та смолистого матеріалу як технології поверхні. Він широко використовується в побутових, інженерних та інших матеріалах для оздоблення стін. Кольори можна порівняти з традиційними шпалерами, і в той же час він також має переваги вагонки і служить новим типом оздоблювального матеріалу, який замінює фарбу для стін і шпалери.

справа

відображення продукту

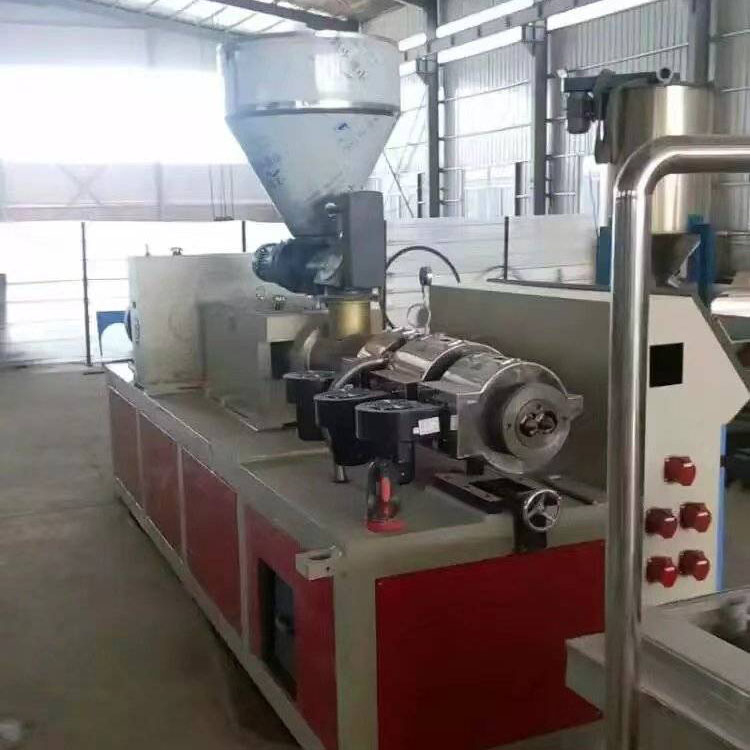

Конічний подвійний екструдер

Система екструзії

1. Діаметр гвинта: 65 / 132 (Чжоушань, Чжецзян)

2、 Максимальна проектна продуктивність: 180-200 кг / год

3、 Гвинтова структура призначена для порошку ПВХ у формі конічного обертання.

4、 Матеріал шнека 38CrMoAlA нітрид, глибина опріснення 0,5—0,7 мм, твердість поверхні HV 940

5、 Система нагріву картриджа, нагрівальне кільце з литого алюмінію + кришка з нержавіючої сталі

6、 Режим охолодження Вентилятор має примусове охолодження

7、 Зона опалення № 5, потужність опалення 26 кВт,

B Система кількісної годівлі

1、 Використовуйте бункер для подачі з нержавіючої сталі

2、 Потужність двигуна подачі: 1,1 кВт

3、 Режим регулювання швидкості системи годування: регулювання швидкості перетворення частоти

C, вакуумна насосна система

1. Потужність вакуумного насоса: 2.2KW

2. Ступінь вакууму: 0- -0 і 7Па

D, система приводу

1. Прийняти коробку зниження швидкості з високим крутним моментом, низький рівень шуму та тривалий термін служби (Jiangyin, Jiangsu)

2, матеріал шестерні редуктора 20CrMoTi, шестерня з використанням комбінації поверхні косих зубів,

3. Розподільна коробка: вихід крутного моменту з однієї осі на вихід крутного моменту з подвійною віссю через супербічну передачу

E, Головна моторна система

1. Основна потужність двигуна: 37 кВт (мотор Shandong Kejie або Shandong Xian)

2. Основний режим регулювання швидкості двигуна: контроль перетворення частоти змінного струму

F, електрична система керування

1. Унікальний дизайн електричної шафи керування

2. Чинт низьковольтних електроприладів

3. Інтелектуальний регулятор температури

Таблиця вакуумного налаштування YFD

1、 Резервуар для води виготовлений з нержавіючої сталі

2、 Довжина сервірувального столу: 5000 мм

3、 Ширина встановленого столу: 1200 мм

4、 Ширина монтажного центру напрямної доріжки: 800 мм

5、 Вакуумний насос: 5,5 кВт x 2,4 кВт x 1, три вакуумні насоси прямо підключені до циркуляції води, ступінь вакууму 0-0,8 Па

6、 #: по 40 штук, розподілених по обидва боки сцени встановлення

7、 Передній і задній рухомий пристрій етапу налаштування: циклоїдний двигун приводить в рух дротовий стрижень для перетягування

8、 Інше багатовимірне регулювання напрямку: усі налаштування є ручними

9、 Кількість охолоджуючої води: 6 кубічних метрів на годину

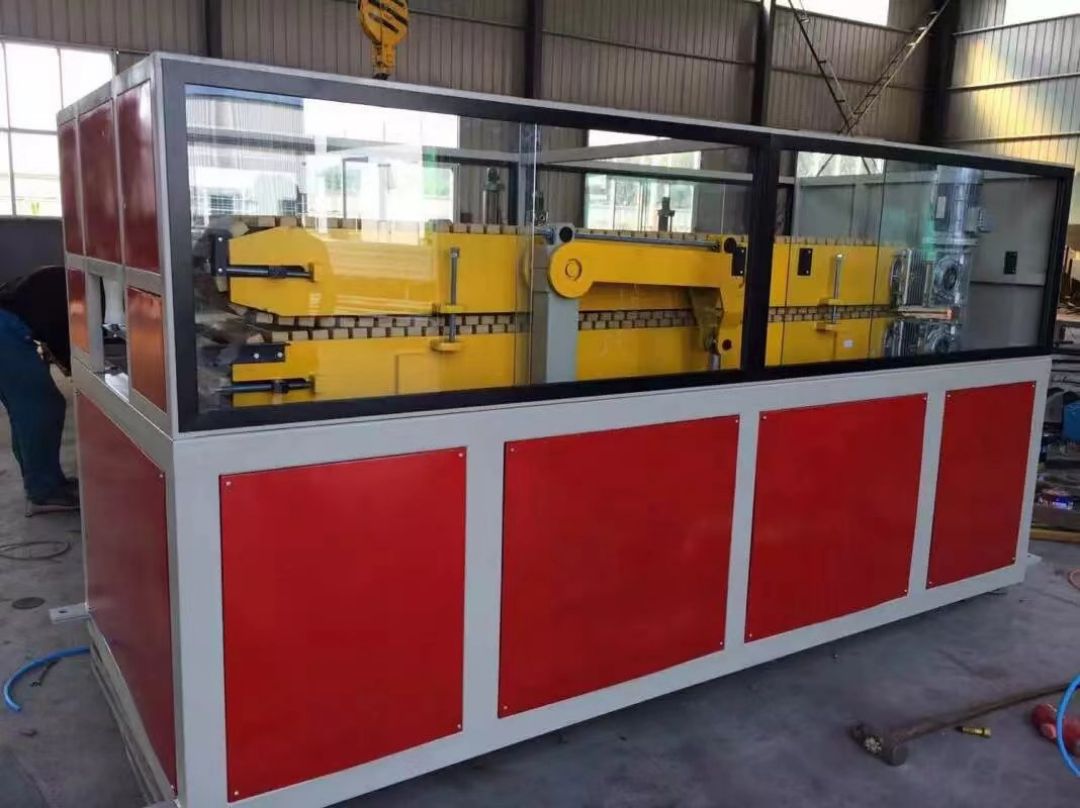

Трактор YF 600

1、 Кількість тягових смуг: 2 смуги

2、 Кожен тяговий ремінь приводиться в дію двигуном уповільнення, потужність двигуна 1,5 кВт/од.

3、 Ефективна довжина затиску: 1800 мм

4、 Ефективна ширина тягового ременя: 600 мм

5、 Швидкість тяги: 0,3-3 м / хв

6、 Робочий тиск: 0,5-0,7 МПа

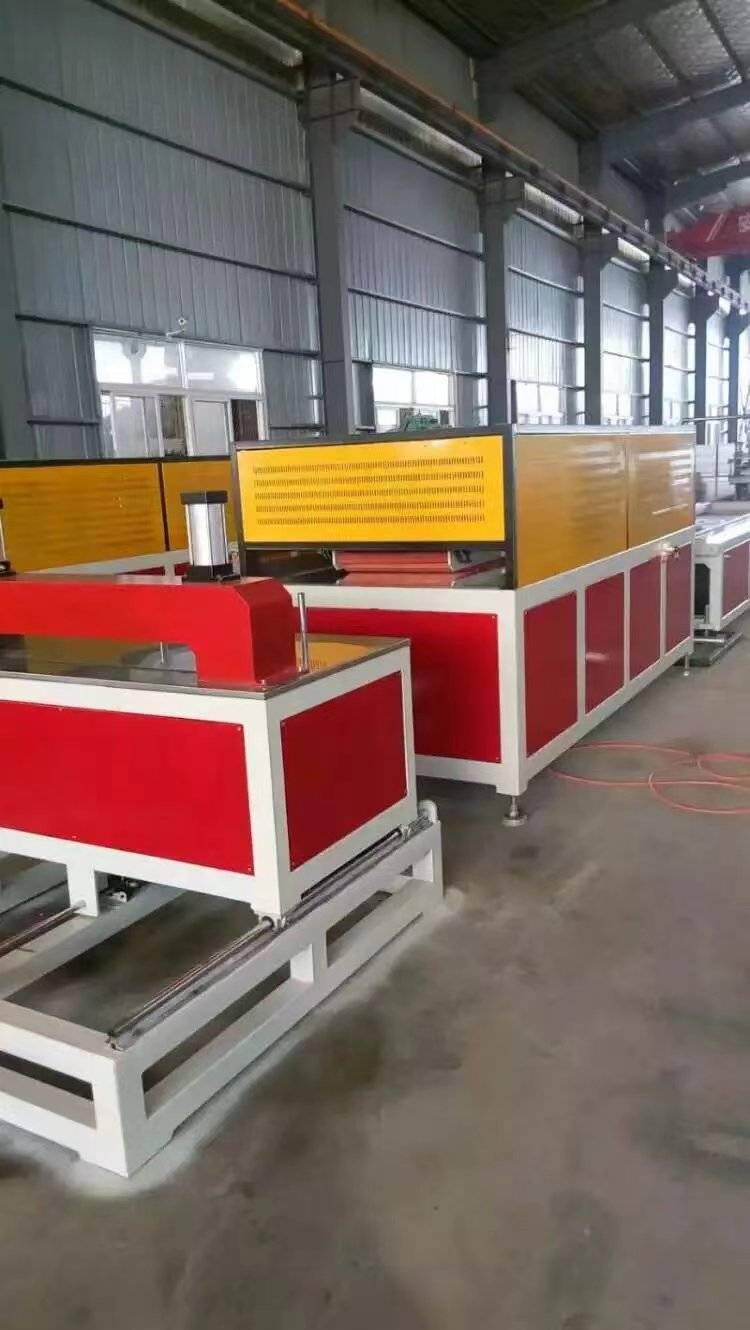

Машина для різання YFQ600

1、 Потужність ріжучого двигуна: 2,2 кВт

2、 Макс. ширина різання: 600 мм

3、 Потужність двигуна всмоктування: 2,2 кВт

4、 Пильне полотно: високоякісний сплав, діаметр пилкового полотна: 350 мм

5、 Рух ріжучого столу та режим пиляння: пневматичний

6、 Режим різання: автоматичний / ручний

7、 лічильник: лічильник перемикачів

8、 Робочий тиск: 0,5-0,7 МПа

9、 Максимальна висота зрізу: 70 мм

Стійка YF-600

1、 Довжина 6000 мм

2、 Режим перевертання: пневматичний

3、 Матеріал стільниці: нержавіюча сталь
