Лінія по виробництву профілю На лінії виробництва профілів використовуються конічні двошнекові екструдери серії SJSZ-65/132, платформи для вакуумного формування з нержавіючої сталі, гусеничні трактори, інтегровані автомати для різання та поворотні розвантажувальні стелажі. Платформа для формування оснащена вакуумним насосом високого тиску та водяним насосом, які регулюються у чотирьох вимірах. Притиск трактора пневматичний. Автоматична машина для різання фіксованої довжини використовує перемикач ходу для різання на фіксовану довжину. Стелаж для штабелювання має довжину 6 метрів, виготовлений з нержавіючої сталі та пневматично перевертається.

Надіслати запит

Опис продукту

Лінія по виробництву профілю

На лінії виробництва профілів використовуються конічні двошнекові екструдери серії SJSZ-65/132, платформи для вакуумного формування з нержавіючої сталі, гусеничні трактори, інтегровані автомати для різання та поворотні розвантажувальні стелажі. Платформа для формування оснащена вакуумним насосом високого тиску та водяним насосом, які регулюються у чотирьох вимірах. Притиск трактора пневматичний. Автоматична машина для різання фіксованої довжини використовує перемикач ходу для різання на фіксовану довжину. Стелаж для штабелювання має довжину 6 метрів, виготовлений з нержавіючої сталі та пневматично перевертається.

справа

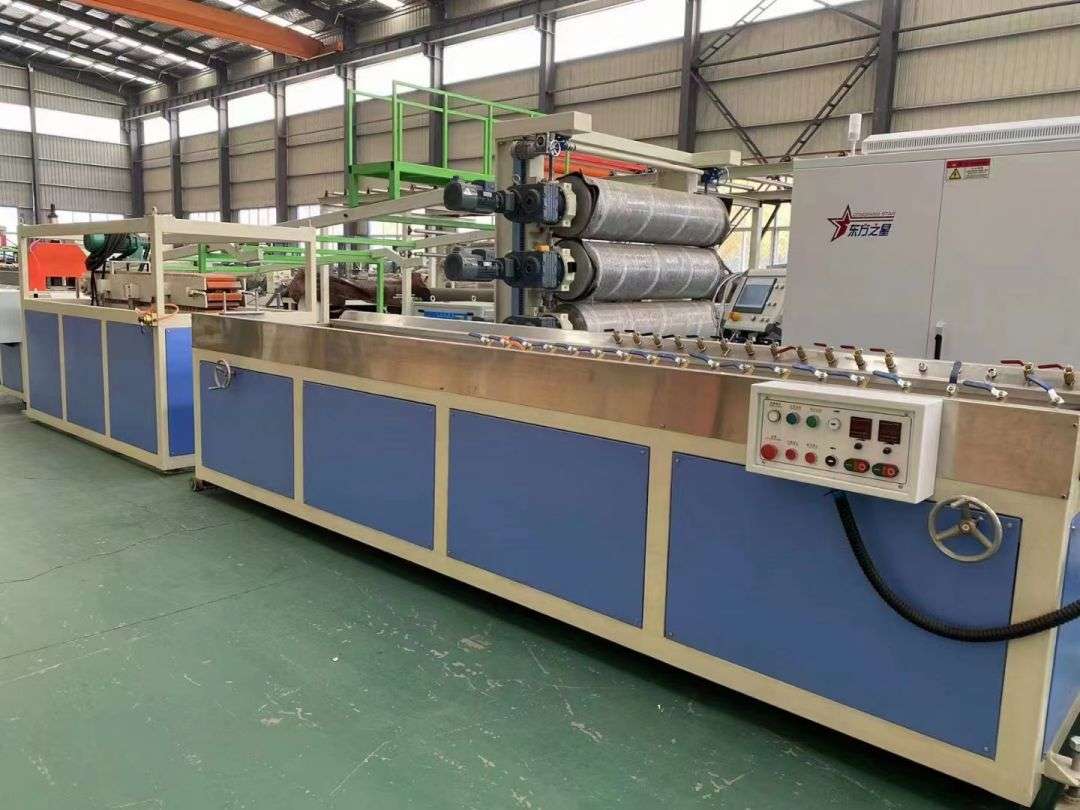

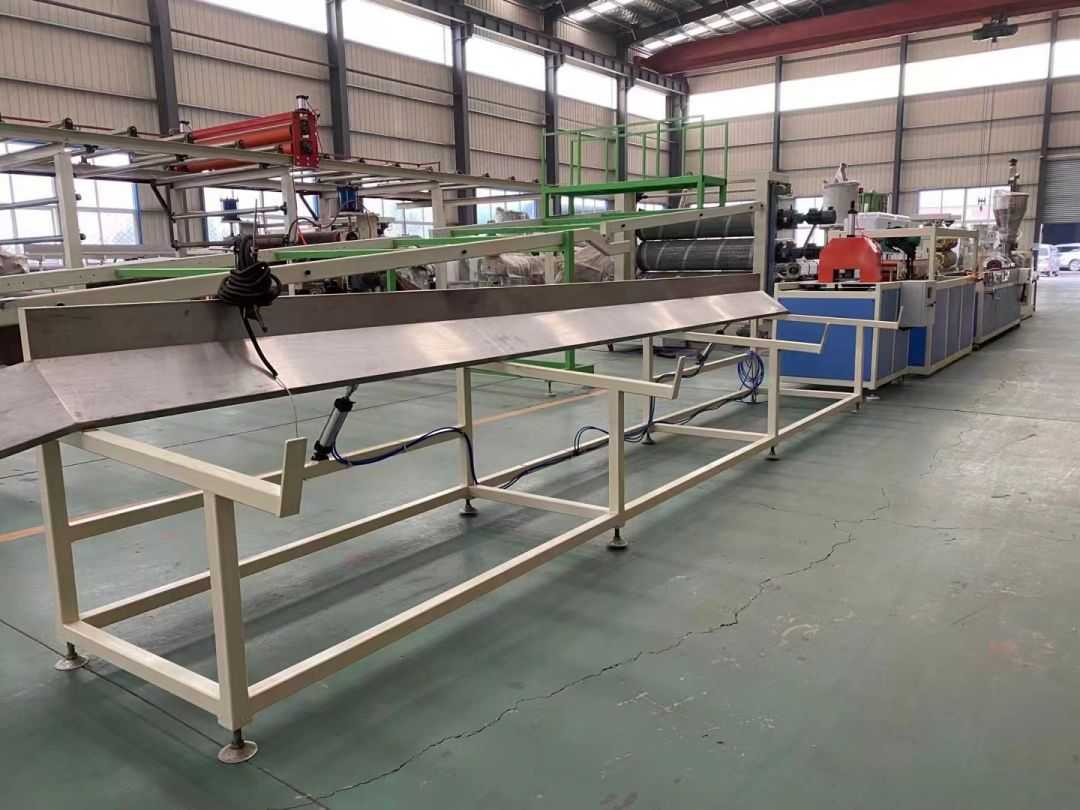

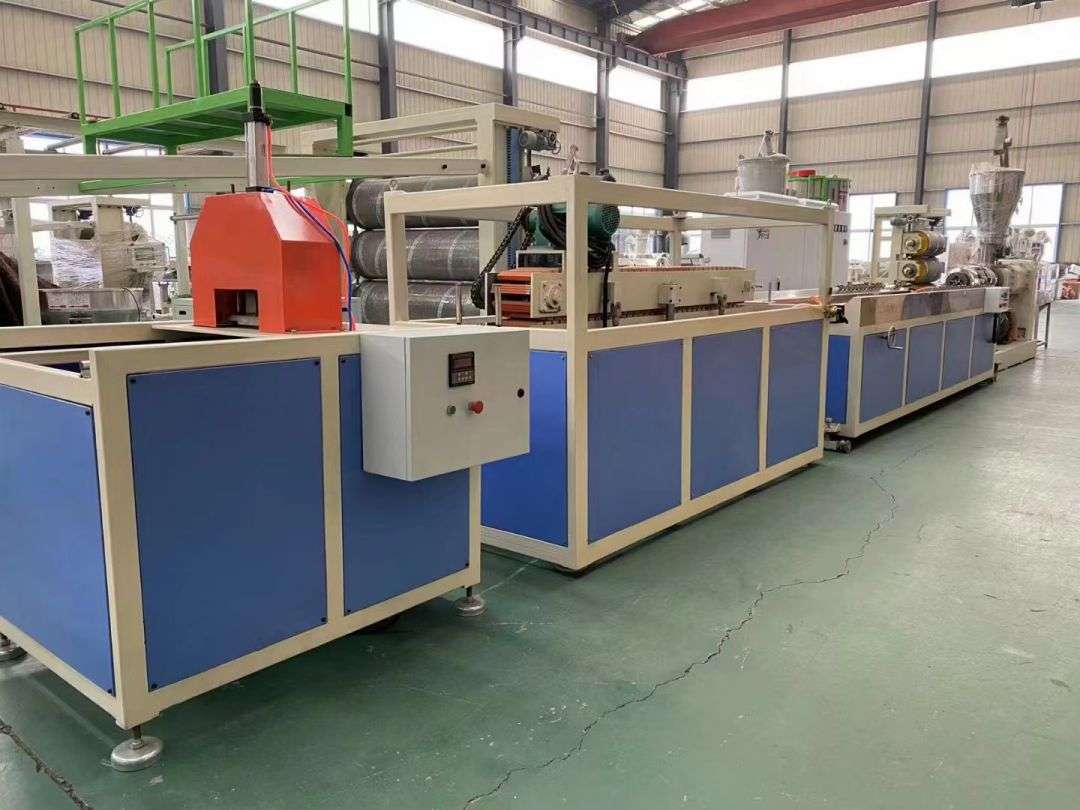

відображення продукту

демонструвати	технічний параметр
головний двигун
електрична шафа керування	* Повітряний перемикач: Chint * Товщина сталі не менше 1,5 мм, а всі електричні компоненти відомих брендів.
Обсяг виробництва (кг/год)	100-200 (варіюється в залежності від об'єму екструзії оброблених матеріалів і умов експлуатації)
розмір (мм)	3670 x 1500 x 2350 мм
вага (кг)	3000 кг
Бункер для автоматичного дозування та подачі	Матеріал: нержавіюча сталь
Лінія електропередачі	трифазна чотирипровідна система
Терморегулятор з функціями аварійної зупинки та захисту	Інтелектуальний стіл контролю температури Функція сигналізації захисту від перевантаження по струму Система захисту від перевантажень високої напруги.
функція	Високий зсув, хороший ефект пластифікації, висока продуктивність (100-160 кг / год) швидкість екструзії профілю відповідного розміру для задоволення вимог до продуктивності виробничої лінії. Високоякісні виробничі матеріали та міцні деталі мають міцні властивості.
Як відображаються дані панелі керування	цифровий дисплей
Гвинт: високоякісний сплав нітриду 38CrMoAIA, товщина шару нітриду 0,7 мм, твердість поверхні HV940, Ra0,4um Відомий китайський бренд
діаметр (мм)	65/132 мм
активна довжина (мм)	2140 мм
кількість	Стаття 2
форму	конусність
Швидкість Швидкість (об/хв)	1~34 (назовні)
Барабан високоякісного сплаву 38CrMoAIA шар нітриду товщиною 0,7 мм, твердість поверхні HV940, Ra0,4um
Машина циліндрового типу	монолітні пристрої
Нагрівальний спосіб	Нагрівальне кільце з литого алюмінію
Кількість зон обігріву	Область 4
потужність нагріву (кВт)	30 кВт（11/4/6/8）
діапазон температур (℃)	50~350 ℃
Кількість зон охолодження	3 Район
Комбіноване ядро потоку	45 #, внутрішня поверхня хромована
прохід теплоносія	Вентилятор 3X250w охолоджується
охолоджувальне середовище	повітря
гарантія якості	Термін служби понад 10 000 годин
Спосіб обробки барабана машини	Твердість подвійного сплаву HRC 55-62
2. Система приводу та система уповільнення
Потужність двигуна головного приводу	37 кВт, двигун відомої марки Шаньдун
Спосіб роботи головного двигуна	Трифазний асинхронний двигун, безпосередньо підключений до коробки передач, двигун із регулятором частотного перетворення
Частота обертання головного двигуна головного приводу	30~1400р/хв
Марка коробки передач	Горизонтальна коробка передач з високим крученням, похила шестерня з жорстким зубом
зубчасте колесо	Обробка інфільтрацією азоту, матеріал шестерні - 20CrMoTi
ящик для квитків на роботу	Два редукторні вали розподільної коробки приводяться в рух хвостовиками
Режим регулювання швидкості головного двигуна	Регулювання швидкості змінного струму
3. вакуумна насосна система
типу	водокільцевий вакуумний насос
потужність мотора	3кВт
Режим роботи двигуна	трифазний асинхронний двигун
ступінь вакууму	0~-0,8 па
вакуумний насос	Швидкість вихлопу: 60 м³ / год

1. 240 Стіл для вакуумного налаштування

розмір (мм)	400012001475 мм (включаючи розмір направляючої)
Матеріал водяної пластини	нержавіюча сталь
Номер повітряної форсунки та водяної форсунки	Близько 60
Перемістіть двигун до і після	0,75 кВт (1 комплект)
водяний насос	3 кВт
Тип вакуумного насоса	Водокільцевий вакуумний насос
Потужність вакуумного насоса	Два, 4квт
ступінь вакууму (МПа)	0~-0,8 па
Розташування і режим підключення форсунки водяної пари	Розташування: обидві сторони сцени встановлення: фіксований тип
Режим регулювання висоти центру	Посібник по кохлеарному черв'яку
шафа керування	1、 легка робота. 2、 Ознайомтеся з таблицею налаштувань до та після електричного регулювання, ручного регулювання вгору та вниз. 3、 Електроприлади виготовлені з Chint 4、 Усі двигуни мають захист від надмірного навантаження.
Обсяг і кількість резервуара для води	Близько 150 л

Загальні параметри специфікації

Автоматичне регулювання подачі та водовідведення

Вакуумний стіл 1

Рух 700 мм мм і вперед

Точне налаштування вліво і вправо ± 30 мм

Диски для води виготовлені з нержавіючої сталі

Зовнішні труби та обладнання легко встановити та легко відремонтувати.

Всі зовнішні труби для водопостачання та водовідведення виготовлені із сталевих оцинкованих труб розміром 1 «-2».

гарний зовнішній вигляд

2. Гусеничний трактор

Довжина, X і ширина (мм)	1800 мм х 1500 мм х 1700 мм
Швидкість тяги (м / хв) максимальна тяга дишла	0,8-5 м/л 4000 Н
Потужність тягового двигуна (кВт)	2,2 кВт х 1
Трек шлях	пневматичний
Режим підключення двигуна	з'єднання зіркою
кількість двигунів	1
швидкість двигуна	10~1450об/хв
Ефективна довжина доріжки	1500 мм
Регулювання швидкості двигуна	Двигун змінного струму, інверторне регулювання швидкості
Режим з'єднання гуми і гусениці	Швидко з'єднується гвинтами, легко встановлюється і знімається
Характеристика тягових блоків	Поєднуйте з гумовими блоками та сталлю Q235A, з хорошою довговічністю та зносостійкістю
Кламмод режиму	пневматичне управління
Центральна висота трактора	1000 ± 50 мм, регульована, синхронна швидкість тяги.
Тиск стисненого повітря	0,5 ~ 0,7 МПа
Ланцюговий спосіб заправки	Ручне додавання
шафа керування Циліндр і пневматичні частини	Електричні частини: Chint Циліндр використовується Yadke
Всі пневматичні частини: Yadker × Контролер трактора знаходиться на платі управління вакуумом × Двері та коробки з інших боків виготовлені зі сталевої пластини товщиною 1,5 мм. × Зовнішній вигляд трактора гарний.

Автоматична інтегрована машина для різання

3. Машина для різання: 1200 мм X 1160 мм X 1600 мм
Режим тиску Точність різання Висота зрізу Зменшити потужність двигуна	пневматичний контур ≤2 мм ≤150 мм 1,5 кВт
Максимальна ширина стрижки	260 мм
метровий метод	фотоелектричний вимикач
Тиск стиснення повітря	0,5 ~ 0,7 МПа
